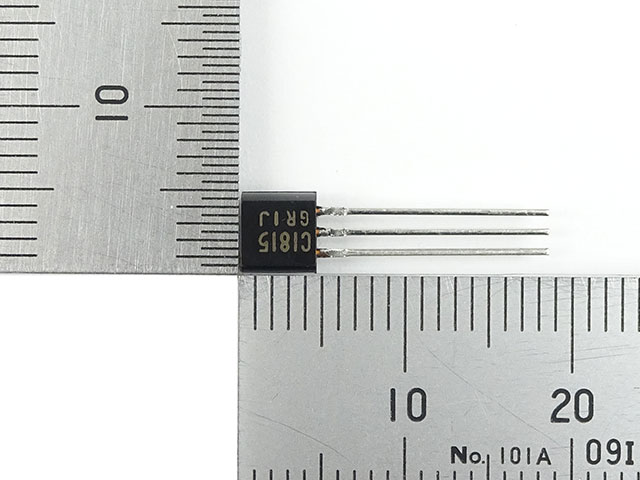

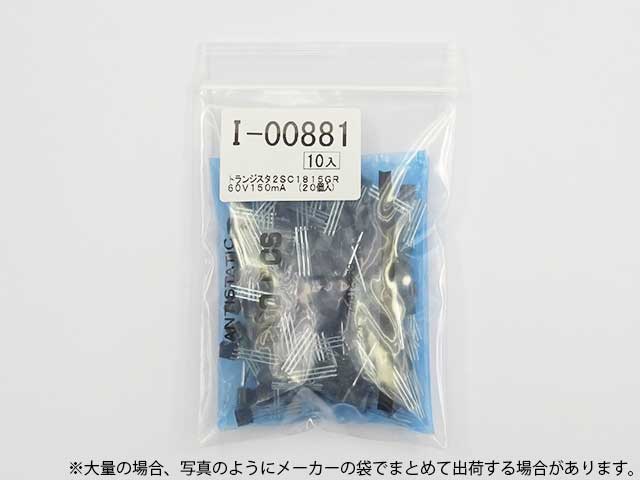

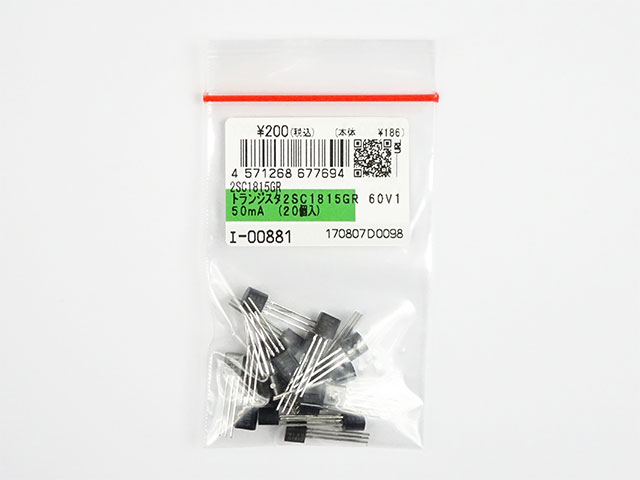

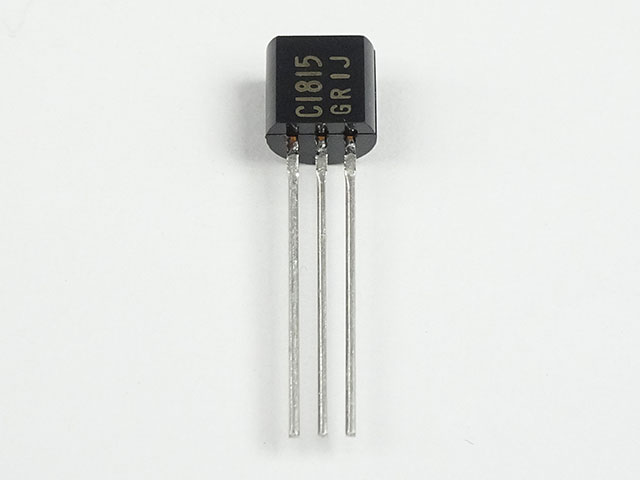

トランジスタ２ＳＣ１８１５ＧＲ［６０Ｖ１５０ｍＡ］（２０個入）
[2SC1815GR]
通販コード I-00881
発売日 2005/04/11
メーカー 株式会社東芝セミコンダクター社(TOSHIBA)
|
|
|
○低周波電圧増幅用
○励振段増幅用
・高耐圧でしかも電流容量が大きい。
：ＶＣＥＯ＝５０Ｖ（最小）、ＩＣ＝１５０ｍＡ（最大）
・電流増幅率の電流依存特性が優れています。
：ｈＦＥ（２）＝１００（標準）
（ＶＣＥ＝６Ｖ、ＩＣ＝１５０ｍＡ）
：ｈＦＥ（ＩＣ＝０．１ｍＡ）／ｈＦＥ（ＩＣ＝２ｍＡ）＝０．９５（標準）
・ＰＯ＝１０ Ｗ用アンプのドライバおよび一般スイッチング用に適しています。
◆２ＳＡ１０１５コンプリメンタリ
|
| 絶対最大定格 |
| 項目 | 記号 | 定格 | 単位 |
| コレクタ・ベース間電圧 | ＶＣＢＯ | ６０ | Ｖ |
| コレクタ・エミッタ間電圧 | ＶＣＥＯ | ５０ | Ｖ |
| エミッタ・ベース間電圧 | ＶＥＢＯ | ５ | Ｖ |
| コレクタ電流 | ＩＣ | １５０ | ｍＡ |
| ベース電流 | ＩＢ | ５０ | ｍＡ |
| コレクタ損失 | ＰＣ | ４００ | ｍＷ |
| 接合温度 | ＴＪ | １２５ | ℃ |
| 保存温度 | ＴＳＴＧ | −５５〜１２５ | ℃ |
|
※ローノイズタイプ、２ＳＣ１８１５（Ｌ）の取扱はじめました。2010.5.26
・２ＳＣ１８１５−Ｙ（20個入）(I-02611)
・２ＳＣ１８１５−Ｙ（200個入）(I-00359)
・２ＳＣ１８１５−ＧＲ（20個入）(本商品)
・２ＳＣ１８１５−ＧＲ（200個入）(I-00410)
・２ＳＣ１８１５（Ｌ）−Ｙ（10個入）(I-03771)
・２ＳＣ１８１５（Ｌ）−Ｙ（200個入）(I-03772)
・２ＳＣ１８１５（Ｌ）−ＧＲ（10個入）(I-03792)
・２ＳＣ１８１５（Ｌ）−ＧＲ（200個入）(I-03793)
 2SC1815-GR.pdf この資料は参考です。
|
|
|
|
|
|
|
|
[I-00881] トランジスタ２ＳＣ１８１５ＧＲ［６０Ｖ１５０ｍＡ］（２０個入）
ご購入に際しましてのご注意
・お電話での注文はお受けしておりません。
ご注文方法
・説明書の表記と異なる互換品が入っている場合がございます。ご不明な点はお問い合わせください。
・キットを構成する部品は購入時期により変更となっている場合がございます、あらかじめご了承ください。
・商品の仕様は予告なく変更となる場合がございます、あらかじめご了承ください。
