トップ > 半導体 > DIP化基板関連 > 3軸加速度センサモジュール KXM52−1050
通常在庫商品 3軸加速度センサモジュール KXM52−1050







この商品を友達に教える
お気に入りに追加する

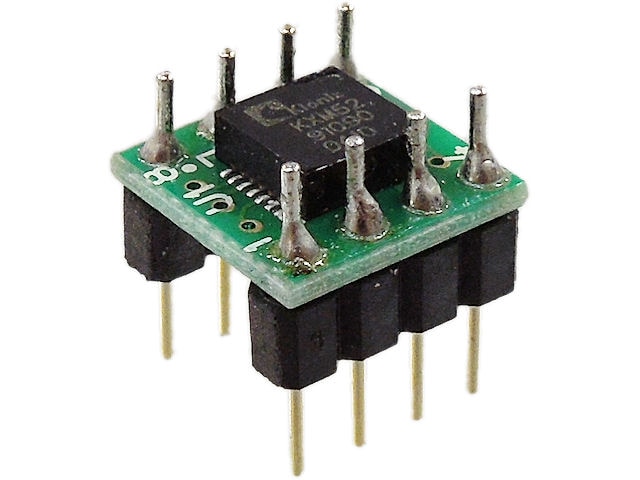

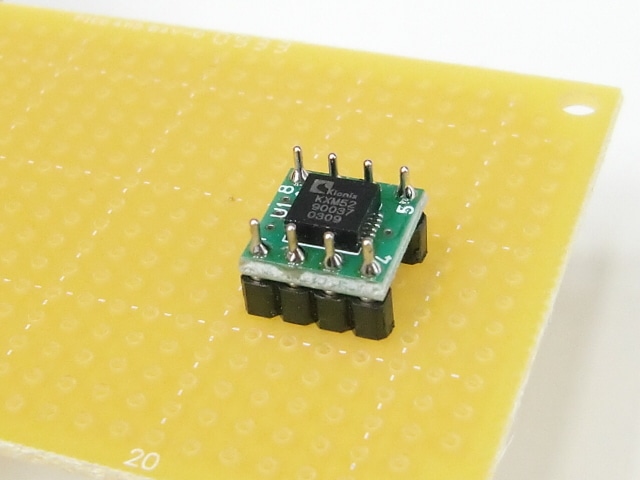

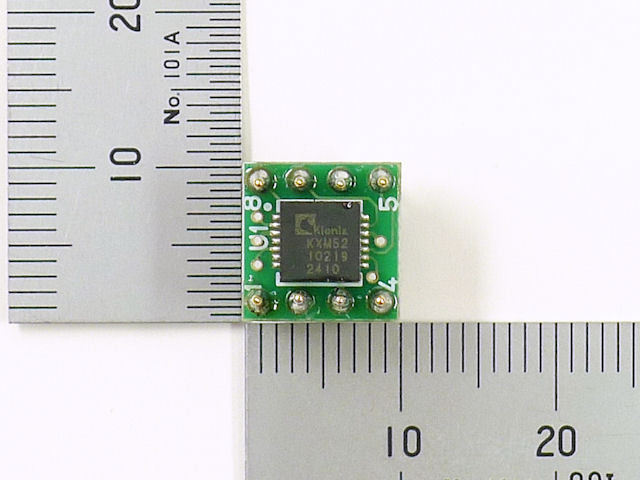

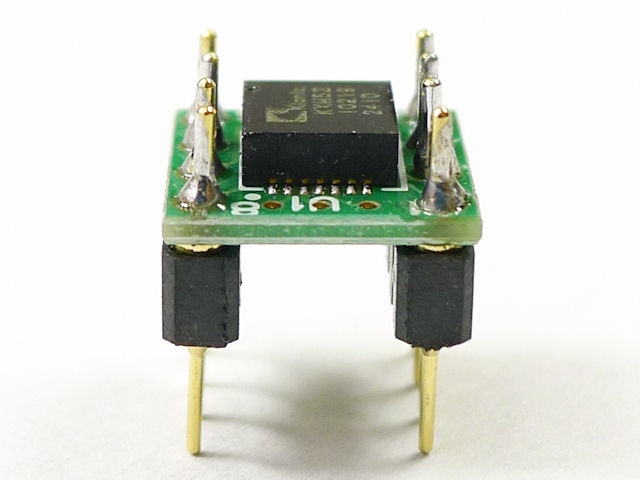

3軸加速度センサモジュール KXM52−1050
[KXM52-1050]
通販コード I-01425
発売日 2006/05/19
メーカー 株式会社秋月電子通商
カイオニクス社 ローノイズ3軸加速度センサを実装した8ピンモジュールです。
■XYZ ±2G
■アナログ出力 感度:660mV/G
■オフセット 1.65V(0g:3.3V時)
■電源電圧:3.3〜5V(標準:3.3V)
■周波数範囲:10〜1500Hz
◎コンデンサ4個実装済み(基板裏)。
※このモジュールは、出力ピンに3300pF(C2)のコンデンサがついていますので、
出力周波数帯域は、10Hz〜1500Hzです。出力ピンに外付けのコンデンサをつけることで、
出力周波数帯域を制限することができます。
※KXM52はXYZ軸それぞれに最大±167mV(3.3V動作時)の0Gオフセット誤差と、±5%の感度誤差があります。
※衝撃や2Gを超える加速度を与えると出力が異常な値を出力したまま固定したり、オフセットや感度がずれて戻らなくなったりしますので、ご注意下さい。
※ICと8ピンのソケットは全て基板に実装済みです。
※デバイス単品販売のI-04280もございます。

KXM52−1050モジュール取扱説明書
KXM52 Series Accelerometers and Inclinometers Analog Output.
関連商品TR / FET / ダイオード / コンデンサ / 抵抗 / チップLED / 3mm / 5mmLED / CdS / サーボ / ロボット / 万能基板 / SMD基板 / ACアダプタ / LED / センサ / テスタ / パーツ一般
[I-01425] 3軸加速度センサモジュール KXM52−1050 通常在庫商品
1個 ¥1,000(税込)
購入数量  個
かごの中身を見る
