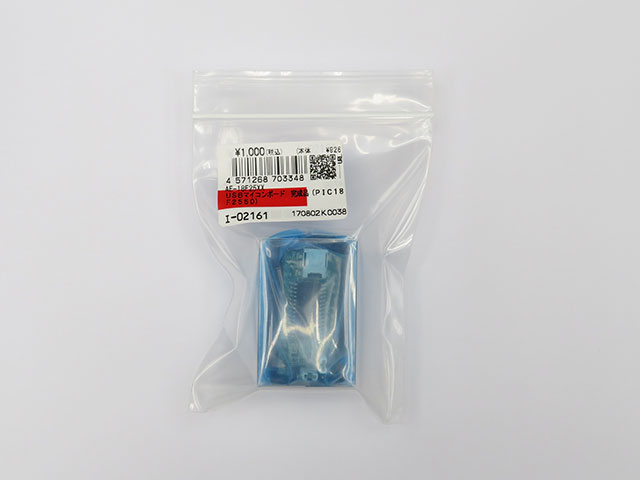

USBマイコンボード 完成品(PIC18F2550)
[PIC18F2550-I/SO]
通販コード I-02161
発売日 2007/12/12
メーカー 株式会社秋月電子通商

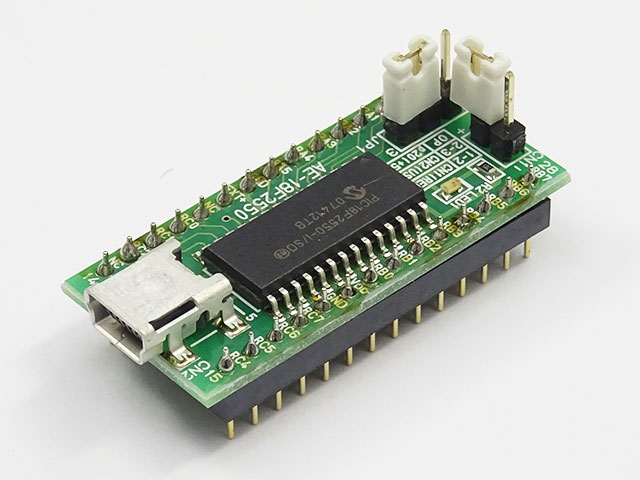

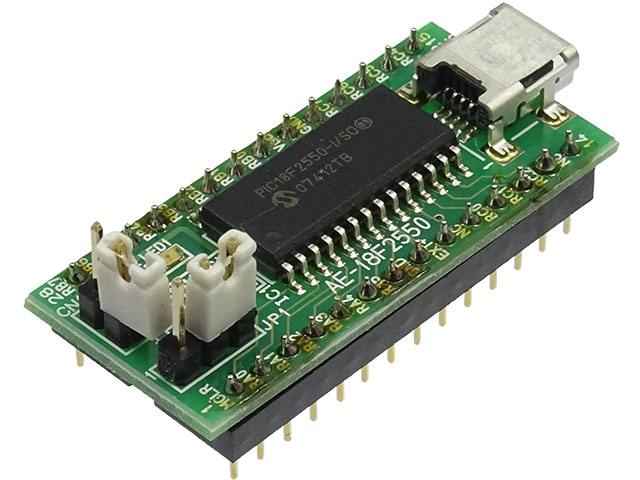

PIC18F2550を搭載したマイコンモジュールです。
USBコネクタ他、動作に必要な部品が実装済みです。
USB周辺機器の開発に便利にお使い頂けます。
マイコン仕様
・フラッシュ:32K
・RAM:2048バイト
・EEPROM:256バイト
・I/O:最大24本
・A/D:10ビット10ch
・周辺機能:CCP,EUSART,TIMER(8ビット・16ビットx3)
搭載部品
・USBminiBコネクタ
・PIC18F2550 USBインタフェース内蔵マイコン
・20MHz水晶振動子
・5VレギュレータIC
・抵抗、コンデンサ、LED
基板仕様

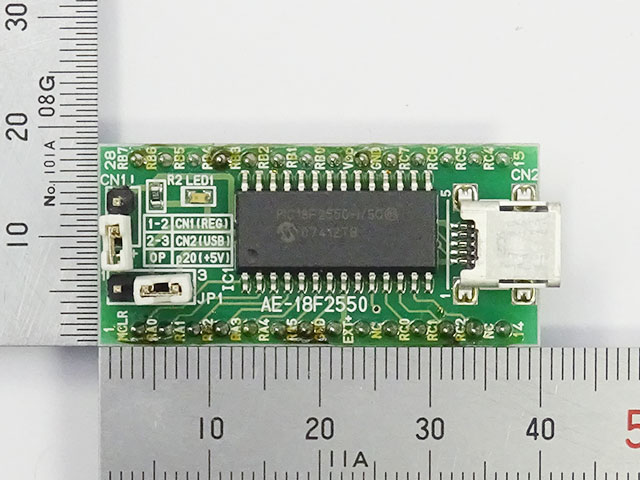

寸法:40×18mm
USBコネクタ:USBminiB

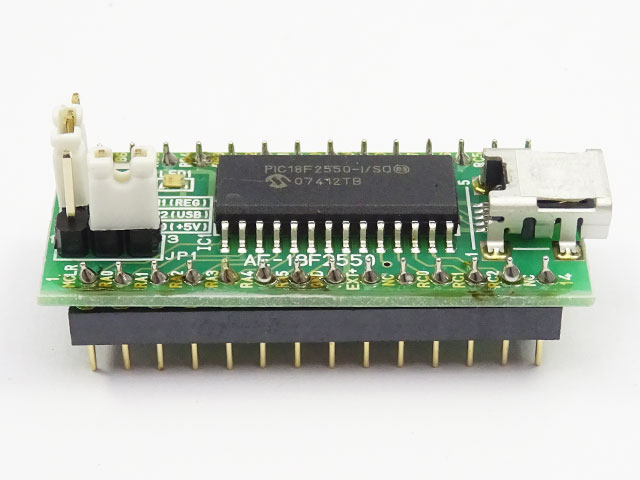

実装用コネクタ:DIP−28(600mil幅)
動作クロック:48MHz(原発振20MHzからPLLにて生成)

ソフト開発は、フリー版の純正C18コンパイラが使用でき、
書込みは弊社PICプログラマキットVer.4で書き込みできます。

取り扱い説明書
関連商品PICライタ / レゾネータ / 水晶 / 10F / 12F / 16F / PIC24F / H8 / AVR / SH2 / PSoC / 基板 / ICソケット / ACアダプタ / LCD / RAM / ROM / LED / 工作用品 / LED / パーツ
[I-02161] USBマイコンボード 完成品(PIC18F2550) 通常在庫商品
1個 ¥1,000(税込)
