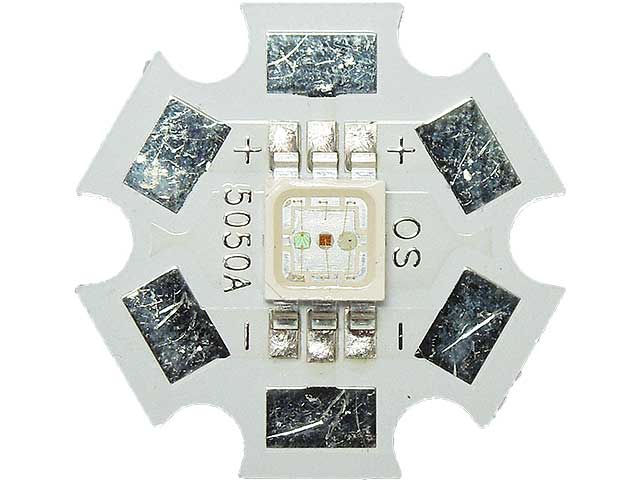

放熱基板付１ＷハイパワーフルカラーＲＧＢＬＥＤ ＯＳＴＣＸＢＴＨＣ１Ｓ
[OSTCXBTHC1S]
通販コード I-03766
発売日 2010/05/13
メーカー OptoSupply Limited
|
|
|
ＯＰＴＯＳＵＰＰＬＹのハイパワー１ＷフルカラーＬＥＤが放熱基板付きになりました。

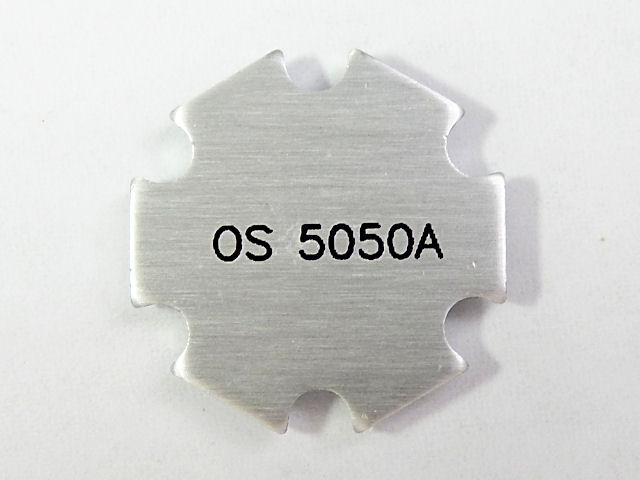

効率的に放熱を行う専用基板付ですので扱いやすくなりました。

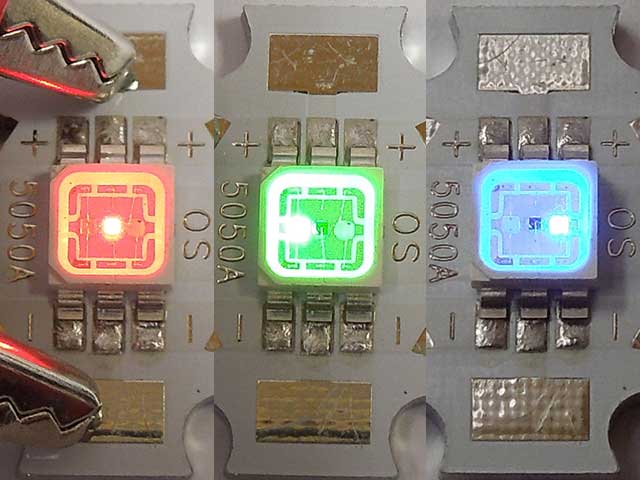

フルカラーＬＥＤはひとつのパッケージに赤、緑、青の各ＬＥＤ素子が入っていますので、それぞれの明るさを調節して混合させることができ、任意の色を表示させることができます。赤、緑、青の３コのＬＥＤを用意するよりも省スペースでフルカラー照明を作ることも出来ます。
◆ハイパワー１Ｗタイプ、標準で１５０ｍＡ（絶対最大２００ｍＡ）もの電流を流すことができます。
もちろん５ｍｍＬＥＤ等で標準とされている１５〜２０ｍＡで点灯させることもできます。
◆アノード（＋側）、カソード（−側）は独立していますので、回路構成を自由に設計できます。
◆各色の電流をコントロールすれば無限の色を自由に表現することができます。
◆各色を自由に混合できますので、使用環境に応じたより自然な発色を追求することが出来ます。
◆半値角は１２０度とワイドですので、周囲をまんべんなく照らします。

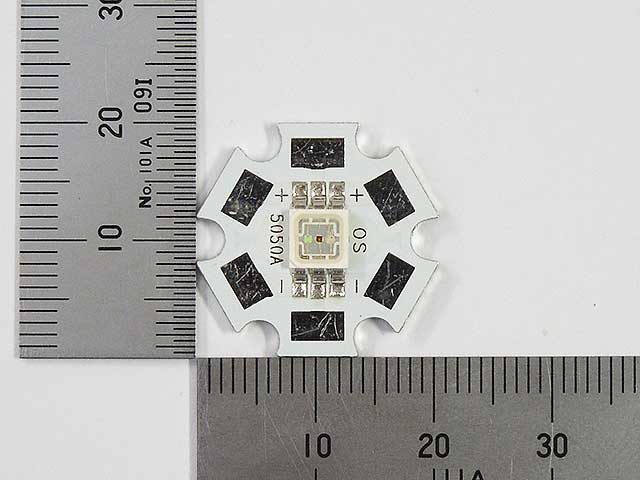

◆表面実装用ですが、ある程度の大きさがあるため、扱いやすくなっています。
◆取付用のキリカキが基板にありますので、実装も容易です。
＝ＬＥＤ仕様＝
◆輝度：（＠１５０ｍＡ）
赤…２０ｌｍ（ｍｉｎ１５ｌｍ）
緑…３０ｌｍ（ｍｉｎ２５ｌｍ）
青…１０ｌｍ（ｍｉｎ５ｌｍ）
◆波長：（＠１５０ｍＡ）
赤…６２４ｎｍ（６１９〜６２９ｎｍ）
緑…５２５ｎｍ（５２０〜５３５ｎｍ）
青…４７０ｎｍ（４６５〜４７５ｎｍ）
◆ＶＦ：（＠１５０ｍＡ）
赤…２．５Ｖ（２．０〜３．０Ｖ）
青、緑３．３Ｖ（３．０〜４．０Ｖ）
◆逆耐圧：５Ｖ
◆半値角：１２０度
◆最大損失：
赤…６００ｍＷ
青、緑…８００ｍＷ
◆Ｔｏｐｒ（動作温度）…−３０〜＋８５℃
◆Ｔｓｔｇ（保存温度）…−４０〜＋１００℃
|
|
他に以下のものもございます。
・１Ｗ、ＲＧＢＬＥＤ２０個入レール販売品…I-03767
・１Ｗ、ＲＧＢＬＥＤ単品…I-03565
・１Ｗ用放熱基板単品…P-03751
・３Ｗ品（１個販売品）…I-03745
・３Ｗ品（２０個レール販売品）…I-03746
※青、緑は静電気に弱いです、ご注意下さい。
※このＬＥＤは放熱器を使うことを前提としています、放熱にご注意下さい。
また標準電流を流すと光が非常に強力です、直視しないようにご注意下さい。
点灯確認は１５〜２０ｍＡ程度で行うことをおすすめします。
※お求め安い２０個レール売りのI-03767もございます。
パワーLED一覧
 OSTCXBTHC1S.pdf この資料は参考です。
抵抗の計算方法(led-r-calc.pdf)
◎アルミ基板は放熱が最も優れ、放熱性はＦＲ−４の約５倍以上となります。
・参考資料 アルミ基板について
|
|
|
|
|
● この商品のよくある質問（Ｑ＆Ａ）が1件あります。商品選定・製作の参考にしてください。
|
|
|
|
|
|
|
[I-03766] 放熱基板付１ＷハイパワーフルカラーＲＧＢＬＥＤ ＯＳＴＣＸＢＴＨＣ１Ｓ
1個
￥280（税込）
20個以上 (単価)
￥252（税込） 合計￥5,040（税込）
|
