鉛蓄電池充電器パーツキット
通販コード K-00074
発売日 2002/04/04
メーカー 株式会社秋月電子通商
鉛蓄電池充電器キットは、電源制御ICのNJM723Nの定電圧(CV)・ 定電流(CC)の特性を利用したキットです。
=特徴=
・DC2V(1セル)〜12V(6セル)/1〜20Ah程度までの鉛蓄電池を充電可能
・充電終了後は自動的にフローティング充電になります

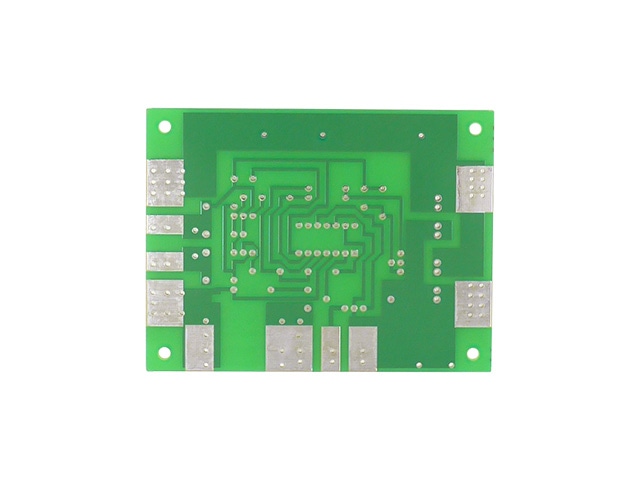

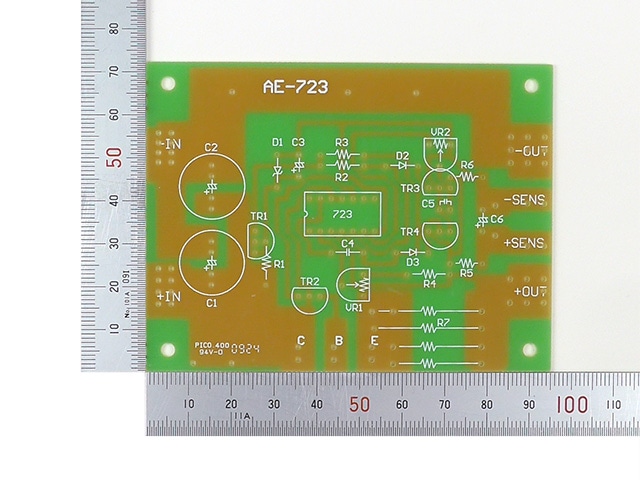

■基板寸法:95x72mm
■電源:
 ☆トランス(またはトランス式ACアダプター)の場合
  ・6V鉛蓄電池…AC8〜9V 2A程度
  ・12V鉛蓄電池…AC15〜16V 2A程度
 ☆スイッチング電源や安定化電源(またはスイッチングACアダプター)からとる場合
  ・6V鉛蓄電池…DC10〜12V 2A程度
  ・12V鉛蓄電池…DC18〜20V 2A程度
■設定充電電流:最大2A以下(トランジスタの熱損失に依存)

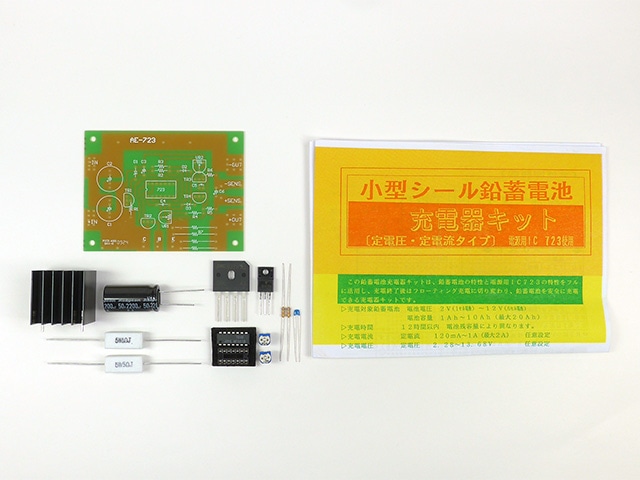

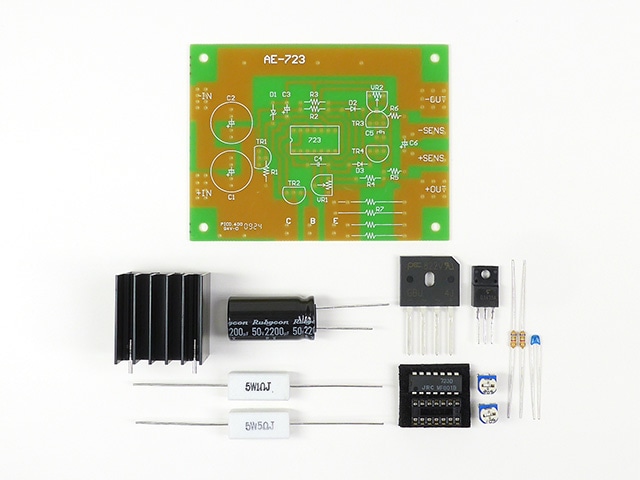

■内容物
 ・NJM723(I-00575)
 ・ICソケット(P-00006)
 ・NPN型パワートランジスタ
 ・半固定ボリューム(電圧・電流調整用)x2個
 ・セメント抵抗x2個
 ・パターン済み基板
 ・放熱器(P-00429P-05149)
 ・整流ブリッジ
 ・その他CR部品
■必要計測器:デジタルテスター
■必要パーツ:基板の周辺パーツ(電源トランス、ケース、端子、スイッチ、ネジ、ヒューズ、配線材料など)
※ニッカド(NiCd)・ニッケル水素(NiMH)・リチウムイオン(Li−ion)充電池には使用できません。
※電源の電圧によっては付属の放熱器では放熱不足となりますので、その場合はより大きい放熱器を別途ご用意ください。
このキットの説明書です。参考にしてください。
この商品のよくある質問(Q&A)が3件あります。商品選定・製作の参考にしてください。
