LED電光掲示板ユニット (完成品)
通販コード K-01041
発売日 2005/07/06
◎完成品になりました 2010.2.24

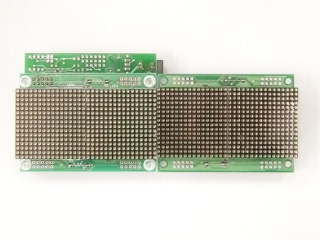

◎拡張基板(通販コードK-03735) が一枚付属するようになりました。32x16ドット表示または64x16ドット表示が可能です。連結用のビニール線(10本)も付属します。 基板とドットマトリクスLEDの間隔をあけて放熱性を向上させました。2010.5.3

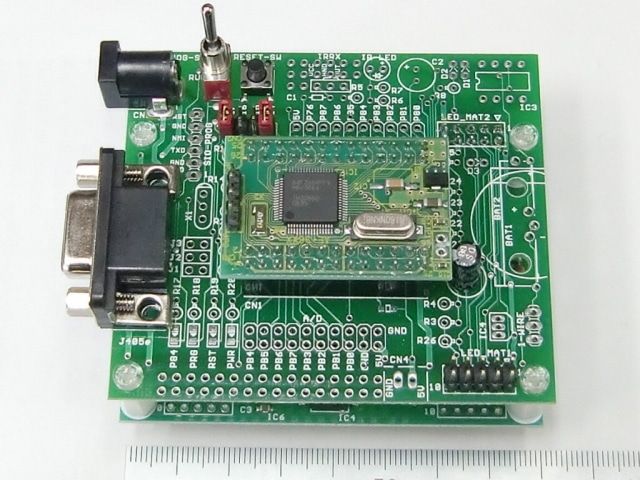

■マトリクスLEDの制御には、ルネサステクノロジーのH8タイニーマイコン(H8/3664F)を使用しています。

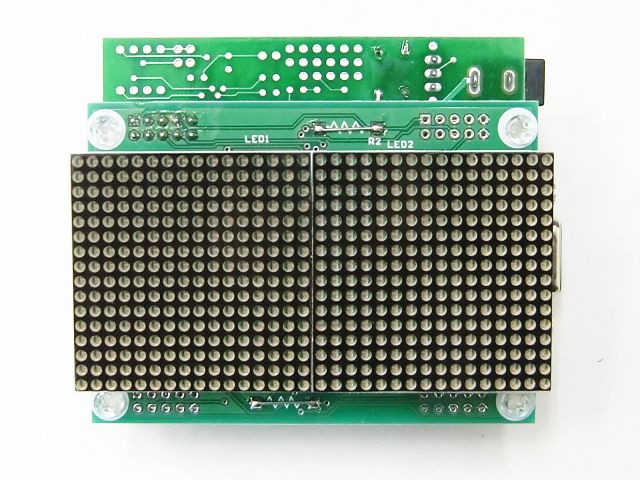

■32x16ドットの赤色LEDが任意の文字を順番にスクロール表示します。
■拡張用LED表示器(K-03735) をさらに追加することで最大128x16ドット表示が可能です。
■パソコンとRS232C接続を行い、コントロールします。シリアルEEPROMの24C256を搭載し、最大約1000文字を記憶し、自立動作をさせることができます。
■Windows用コントロールソフト・フォント付
■電源:DC5V2A以上
※おすすめACアダプターM-00025
■制御(CPU)基板のサイズ:79x70mm
■表示基板サイズ:79x57mm
