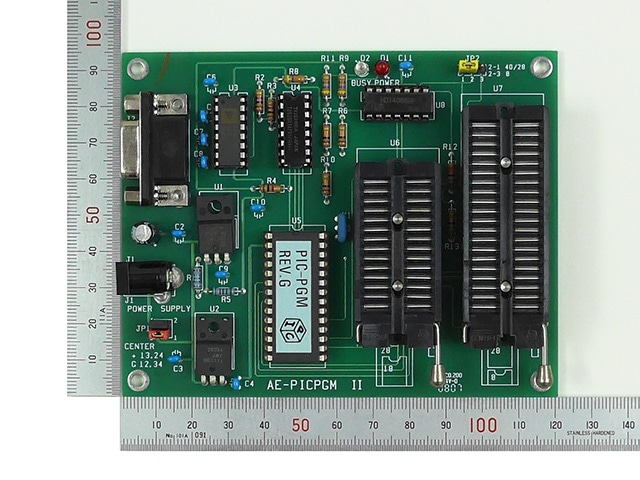

ＡＫＩ−ＰＩＣプログラマー Ｖｅｒ．４（完成ボード）
通販コード K-02018
発売日 2007/09/21
|
|
|

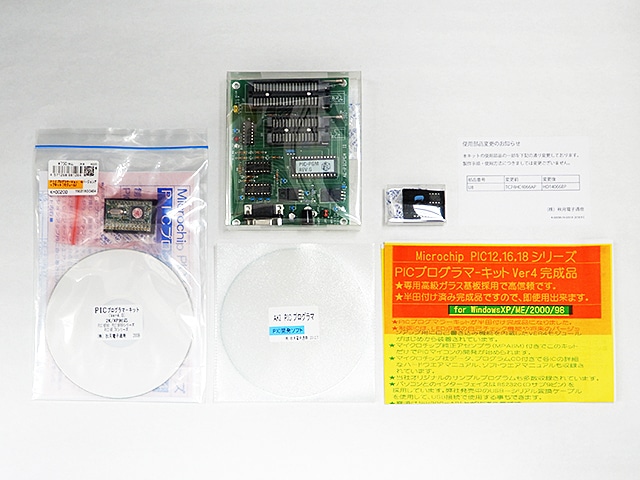

秋月電子の定番ＰＩＣライターです。ＰＩＣプログラマＶｅｒ．３．５実装組立済品に
Ｖｅｒ４モジュールをプラス。本体基板は組み立て済みです。
◆電源（ＤＣ１５Ｖ）とケーブル類は別売りです。
◆ＵＳＢ接続でご使用の方はおすすめめオプションがあります。
Ａ ＵＳＢシリアル変換ケーブル(グレー(M-02746)、スケルトン(M-00720))
Ｂ ＲＳ２３２Ｃ延長ケーブル(C-00004)
Ｃ １５ＶスイッチングＡＣアダプター(M-01805、M-03683等)
上記Ａ＋Ｂ＋Ｃが一緒になったお得なセット商品をご用意しております。
こちらもどうぞご利用ください。(スケルトンK-01061、グレーK-03237)
※接続についてのご注意
※お買い上げ時はＶ３．５用のファームウェア（ＲＥＶ Ｇ）が取り付けてありす。
◎Ｖｅｒ．４サポートページ
◎弊社販売のＵＳＢ−シリアルケーブルでうまく通信できないときは、ＣＯＭポートが
正常に動作しているか確認されて下さい。ＣＯＭポートの確認方法
◎ＰＩＣ１６Ｆ８８を使う場合はこちらも参考にしてください。
| PICプログラマーVer.3サポートデバイス一覧 |
| PIC12C508/A | PIC12C509/A | PIC12CE518 | PIC12CE519 |
| | PIC12C671 | PIC12C672 | PIC12CE673 | PIC12CE674 |
| | PIC16C54/A/C | PIC16C55/A | PIC16C56/A | PIC16C57/C | PIC16C58A/B | | PIC16C554 | PIC16C556 | PIC16C558 | PIC16C61 | PIC16C62/A/B | | PIC16C620/A | PIC16C621/A | PIC16C622/A | PIC16C623 | PIC16C624 | | PIC16C625 | PIC16C63/A | PIC16C64/A | PIC16C65/A/B | PIC16C66 | | PIC16C67 |
|
|
|
| | PIC16C71 | PIC16C710 | PIC16C711 | PIC16C712 | PIC16C717 | | AE-16C711 |
|
|
|
| | PIC16C72/A | PIC16C73/A/B | PIC16C74/A/B | PIC16C76 | PIC16C77 | | PIC16C770 | PIC16C771 | PIC16C773 | PIC16C774 |
| | PIC16C745 | PIC16C765 |
|
|
| | PIC16F627 | PIC16F628 | PIC16F83 | PIC16C84 | PIC16F84/A | | PIC16F870 | PIC16F871 | PIC16F872 |
|
| | PIC16F873 | PIC16F874 | PIC16F876 | PIC16F877 |
|
| eepgm6.exe | セイコーエプソン製９３Ｃ４６に対応しておりません。
|
| ＰＩＣＰＧＭ６ |
ＡＶＲＰＧＭ６(Beta) |
| OTP(EPROM)マイコン |
Flashマイコン |
| 12C508/A |
12C509/A |
12CE518 |
12CE519 |
|
ATtiny12L
ATtiny15L
ATtiny26L
AT90S2323
AT90S2343
AT90S1200
AT90S1200A
AT90S2313
AT90S4433
AT90S4414
AT90S4434
AT90S8515
AT90S8535
※この製品でＡＶＲマイコンへ書き込みを行うには、別途 Ｋ−００５６０のＡＶＲアタッチメントボードキットが必要となります。
|
| 12C671 |
12C672 |
12CE673 |
12CE674 |
|
| 16C54/A/C |
16C55/A |
16C56/A |
16C57/C |
16C58A/B |
| 16C554 |
16C556 |
16C558 |
16C61 |
16C62/A/B |
| 16C620/A |
16C621/A |
16C622/A |
16C623 |
16C624 |
| 16C67 |
|
|
|
|
| 16C71 |
16C710 |
16C711 |
PIC16C712 |
16C715 |
| 16C717 |
|
|
|
|
| AE-16C771 |
|
|
|
|
| 16C72/A |
16C73/A/B |
16C74/A/B |
16C76 |
16C77 |
| 16C770(*) |
16C771(*) |
16C773 |
16C774 |
|
| 16C745 |
16C765 |
|
|
|
| Flashマイコン |
| 12F629 |
12F675 |
12F683 |
|
|
| 16F627 |
16F628 |
|
|
|
| 16F630(*) |
16F676(*) |
|
|
|
| 16F627A |
16F628A |
16F648A |
|
|
| 16F818(*) |
16F819(*) |
|
|
|
| 16F83 |
16C84 |
16F84 |
16F84A |
|
| 16F88(*) |
|
|
|
|
| 16F73 |
16F74 |
16F76 |
16F77 |
|
| 16F870 |
16F871 |
16F872 |
|
|
| 16F873 |
16F874 |
16F876 |
16F877 |
|
| 16F873A |
16F874A |
16F876A |
16F877A |
|
| AE-PGM877 |
AE-877DIP |
AE-877F |
AE-PGM877A |
|
| 18F252 |
18F452 |
18F8720 |
18F8722 |
|
| 18F1320 |
18F2320 |
18F2450 |
18F2455 |
18F2550 |
| 16F57 |
PIC10F200 |
PIC10F202 |
PIC10F204 |
PIC10F206 |
|
|
|
|
|
| PIC10F222 |
PIC10F220 |
|
|
|
|
|
|
|
|
※濃いピンクはＶｅｒ．４以降でのみサポート
※緑色はＢｅｔａバージョンでのみサポート
※(*)印がついている（リンクになっている）ＰＩＣは改造が必要です。
リンクをクリックしてご確認ください。
Ｂｅｔａ６．７２でサポートするデバイス
PIC16F631、PIC16F677、PIC16F684、PIC16F685、PIC16F687、PIC16F688、PIC16F689、PIC16F690
PIC16F737、PIC16F747、PIC16F767、PIC16F777、PIC12F635、PIC12F609、PIC16F636、PIC16F677
PIC12F609、PIC12F615、PIC16F610、PIC16F616、PIC12HV609、PIC12HV615、PIC16HV610、PIC16HV616
PIC16F54、PIC16F716、PIC16F87、PIC18F4520、PIC18F4550
| ＥＥＰＧＭ６ |
| ２ワイヤー |
３ワイヤー |
24C01A
24C01C
24LC01B
24AA01
24C02
24C02A
24C02C
24LC02B
24AA02
24C04
24C04A
24LC04B
24AA04
24C08
24C08A
24LC08B
24AA08
24C16
24C16A
24LC16B
24AA16
|
24C32
24C32A
24LC32A
24AA32A
24C64
24C64A
24LC64
24AA64
24C128
24LC128
24AA128
24FC128
24C256
24LC256
24AA256
24FC256
24C512
24LC515
24AA515
24C1024 |
93C46
93C46A
93LC46
93LC46A
93AA46
93C56
93C56A
93LC56
93LC56A
93AA56
93C66
93C66A
93LC66
93LC66A
93AA66
93C86
93C86
93LC86
93AA86
|
※お買い上げ時は本体にはＶｅｒ．３．５のファームウェアを取り付けてあります。
Ｖｅｒ．４として動作させるには、ファームウエアをＶｅｒ．４に差し替えて使用します。
Ｖｅｒ．３．５のファームウエアを抜くときはＩＣの足が曲がらないように
少しずつやさしく抜いてください。
※ＩＣの向きは半円のマーク（くぼみ）に合わせて確実に装着ください。写真をご確認下さい。
※本体とパソコン側ソフトのバージョン（Ｖｅｒ．３．５かＶｅｒ．４）が
一致していないと認識しません。

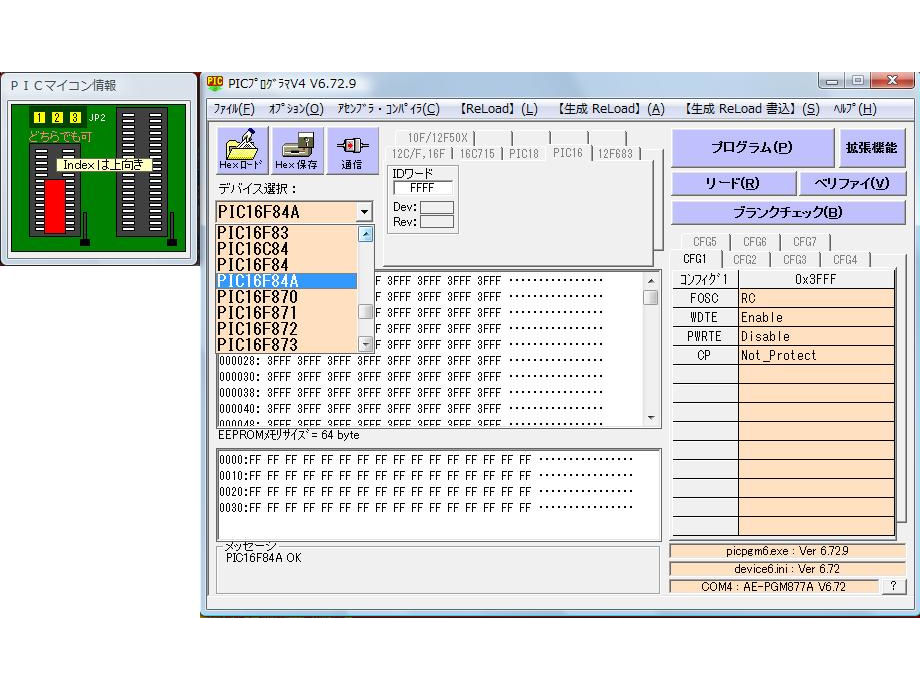

※パソコン側のソフトはＶｅｒ．３．５用とＶｅｒ．４用の二種類があります。
両方をインストールしておくことが可能ですので、適宜使い分けてください。
※Ｖｅｒ．４ではＰＣ側のソフトとプログラマ側のファームウェアのバージョンの組み合わせが悪いと
認識しません。ＰＣ側のソフトをバージョンアップした場合は、プログラマ側のファームウェアの
バージョンもアップデートしてください。
◎組立てキット説明書
価格を改定したため、\6,700.-のシールが貼られている場合がございますが、\5,200.-です。
ＰＩＣライター各種
※予期しない動作やバグが潜在的にある可能性がございます。
万が一書き込みの不具合による重大な過失責任や損害があっても
弊社では責任を負いかねますので、あらかじめご了承ください。
