Ｒ８Ｃ／２Ｄマイコン開発セット
[AE-R8C2D + AE-R8C-BASE80]
通販コード K-03018
発売日 2009/07/10
|
|
|

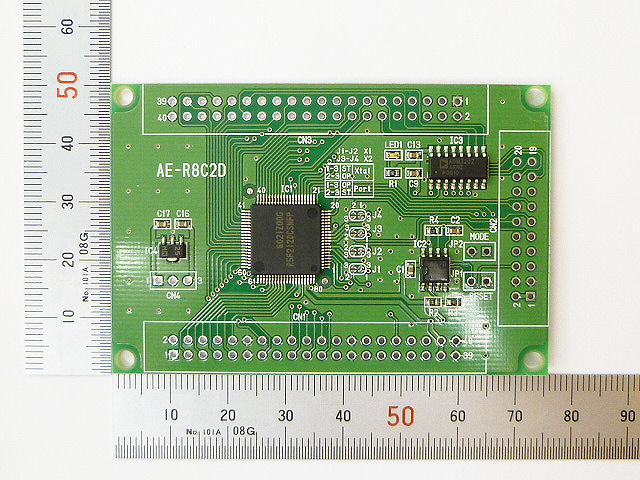

ルネサステクノロジのＲ８Ｃマイコンの開発キットです。ルネサス１６ビットＣＰＵ Ｒ８Ｃ／２７シリーズ（Ｒ５Ｆ２１２ＤＣ）を使用したマイコンボードです。フラッシュＲＯＭ、データフラッシュＲＯＭ、ＲＡＭおよび各種周辺回路を内蔵しています。プログラムフラッシュＲＯＭは１０００回以上、データフラッシュＲＯＭは１００００回以上書き換え可能です。
◆動作周波数 ２０ＭＨｚ（３〜５Ｖ）、１０ＭＨｚ（２．７〜５Ｖ）または３２ｋＨｚローパワー動作などをサポートしています。２０ＭＨｚ動作時、最短命令実行時間は５０ｎＳです。当マイコンボードには高精度２０ＭＨｚ水晶発振子および３２．７６８ｋＨｚ水晶発振子を搭載しております。
◆プログラムＲＯＭ１２８キロバイト（＊）、データフラッシュ１キロバイト×２、ＲＡＭ７．５キロバイト
◆１０ビットＡ／Ｄ、８ビットＤ／Ａコンバーターを内蔵
◆最大２０ｃｈアナログ入力、２ｃｈアナログ出力ポートを使用できます。
◆入出力ポート７１本、入力ポート２本を最大で使用することができます。
◆オンボードレギュレーターを搭載しており配線を追加することにより外部最大２０Ｖまでの電源を使用できます（最大出力１５０ｍＡ）。
◆Ｉ２Ｃバスインターフェース１ｃｈ、ハードウエアＬＩＮ １ｃｈ、ＵＡＲＴ ３ｃｈ、タイマー６ｃｈ、ＷＤＴ １ｃｈ、クロック発生回路３回路を内蔵
◆ＲＳ２３２ＣドライバーレシーバーＩＣを搭載。オンボードリセット回路を搭載しています。
◆リセット電圧は約２．５Ｖに設定されておりますので、電池動作の場合は電池を交換してください。
◆開発用ソフトは、評価版Ｃコンパイラ、フラッシュ書込ツールを使用します。
◆サンプルプログラム（ＬＥＤ点滅、Ａ／Ｄコンバーターの動作、液晶の表示）を収録
◆ＰＤＦによるマニュアル（ソフトのインストール編、コンパイラ編、書き込み編）つき
◆電源 ５Ｖ （最大２０Ｖ）

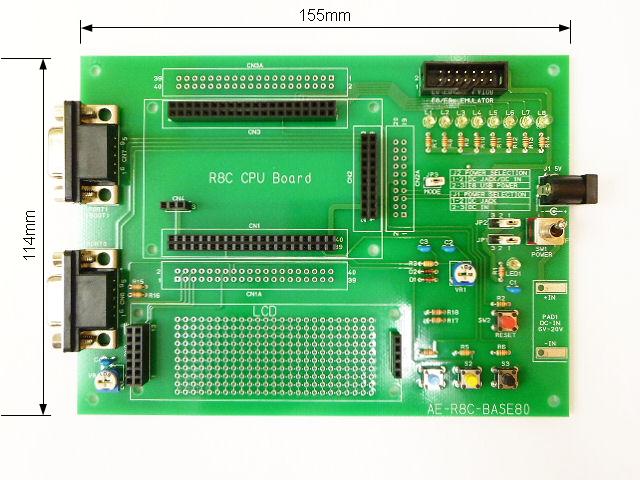

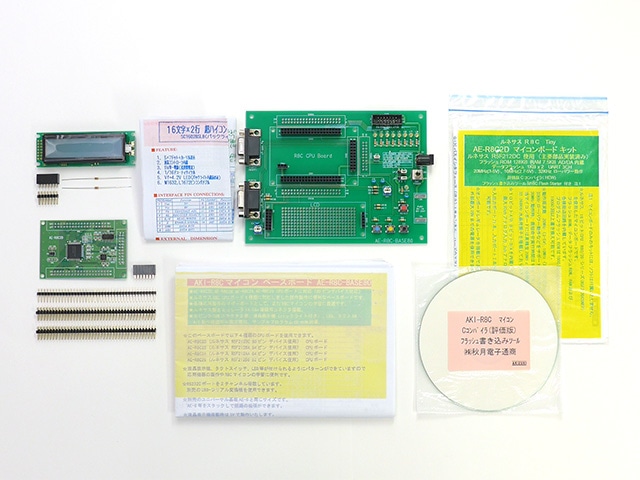

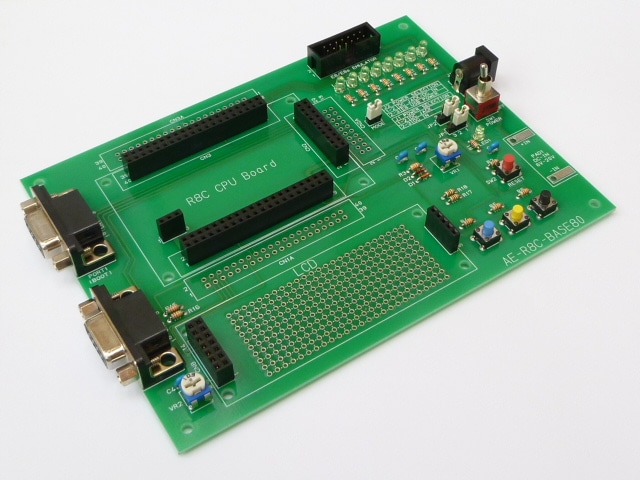

| おすすめポイント マザーボードが完全に組みあがっております（ピンソケットまで取り付け済み）あとは、液晶モジュールとマイコン基板のヘッダ取付で完成いたしますので、すぐに開発を始められます。 |
Ｒ８Ｃマイコンマザーボードの違い（５１２ＫＢ）
 R5F212DCSNFP.pdf この資料は参考です。
※開発用ソフトは、評価版Ｃコンパイラ、フラッシュ書き込みツール（Ｍ１６Ｃ Ｆｌａｓｈ Ｓｔａｒｔｅｒ）を使用します。Ｍ１６Ｃ Ｆｌａｓｈ Ｓｔａｒｔｅｒｆ外付け水晶２０ＭＨｚで動作します。書き込みは３〜５Ｖで行ないます。
（＊）このキットにはルネサス製Ｃコンパイラ、アセンブラ評価版（ＨＥＷ４）、フラッシュ書き込みツール（Ｍ１６Ｃ Ｆｌａｓｈ Ｓｔａｒｔｅｒ）が付属しています。これらを使用してソフトウエアの開発から書き込みまでできます。評価版ＨＥＷ４は最初にビルドを行なった日から６０日間フル機能で使用できます。６０日を過ぎると６４ｋバイトまでの限定版となります。Ｒ５Ｆ２１２ＤはＲＯＭ１２８ＫＢですので、試用期限後は半分の６４ＫＢの領域を開発することができます。
|
|
|
|
|
|
|
|
