LCDオシロスコープキット(SMD実装済) 06202KP
[06202KP]
通販コード K-03144
発売日 2009/09/23
メーカー JYE Tech Ltd.

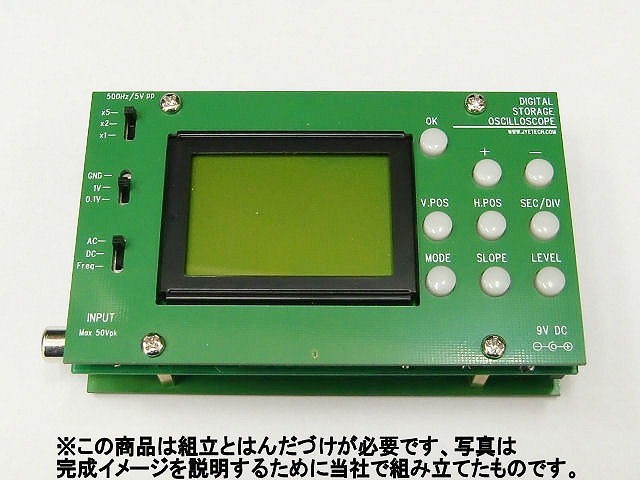

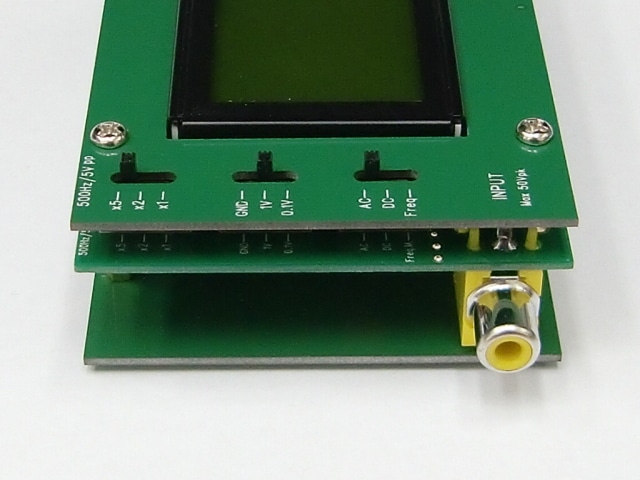

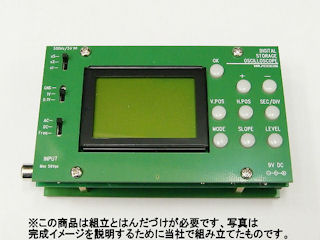

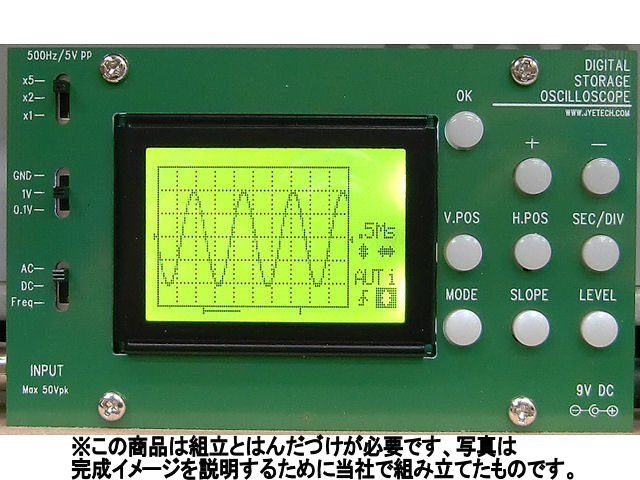

グラフィック液晶モジュールを使った携帯型オシロスコープのキットです。
表面実装用部品をふんだんに使用して小型化をはかっています。

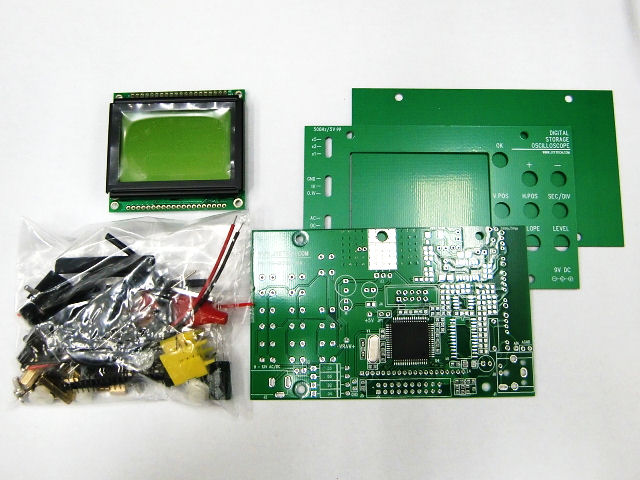

取付が難しい表面実装部品はあらかじめ取り付けられています。
◆サンプリング周波数:5MHz
◆分解能:8ビット
◆メモリー:256バイト
◆アナログ周波数帯域:1MHz
◆垂直感度:100mV/div〜5V/div
◆入力抵抗:1MΩ
◆最大入力:50Vp−p
◆電源:DC9V、280mA程度
 おすすめACアダプター、M-03681M-01803M-00030M-02193など
◆重量:108g
部品一覧 つくりかた 操作説明
説明書(英語)
※変更のお知らせ
 ファームウエアが更新されて波形保存の手順が変わりました。OKボタン→V.POSボタン→「+」「−」で選択→OKボタンを押す
※JP1は必ずつないでください。電源ラインになります。
