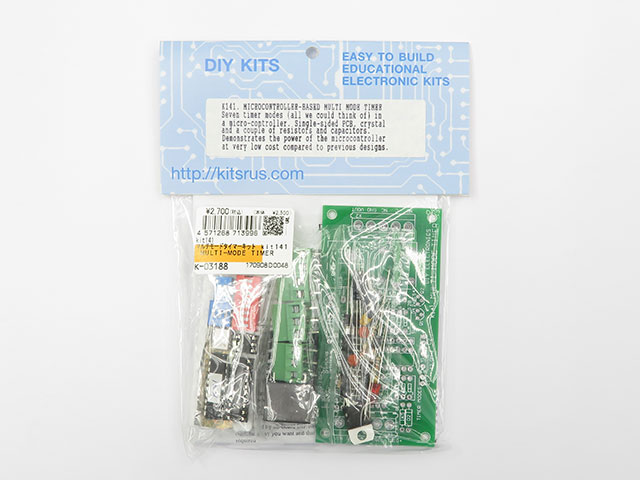

マルチモードタイマーキット ｋｉｔ１４１ ＭＵＬＴＩ−ＭＯＤＥ ＴＩＭＥＲ
[kit141]
通販コード K-03188
発売日 2009/10/19
|
|
|
ワンチップマイコンを使用したマルチタイマー（出力は１ｃｈ）のキットです。

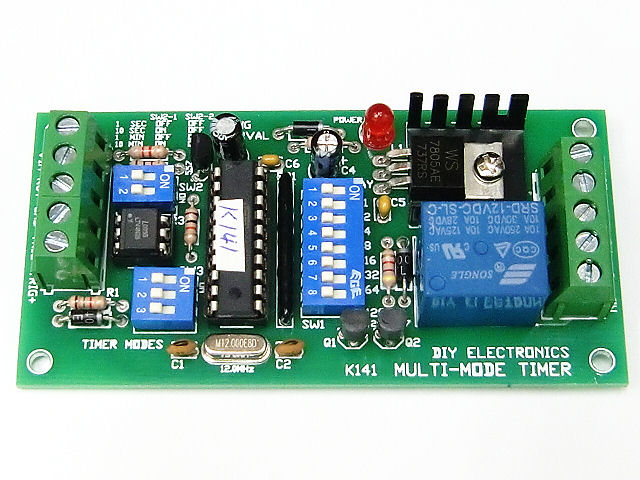

完成版もあります。K-03259
マイコンを使用することにより、少ない部品で７種類の設定を行なえます。
■電源：ＤＣ１２Ｖ
■消費電流：
・待機時…約１７ｍＡ（当社実測）
・リレーＯＮ時…約３７ｍＡ（当社実測）
■トリガー電圧：６〜８１Ｖ
■トリガー電流：５〜８０ｍＡ
■絶縁耐圧（フォトカプラ部）：２５００Ｖ
■トリガーパルス幅：最小２０ｍＳ
■リレー容量：１０Ａ／２４０Ｖ ＡＣ／ＤＣｍａｘ
■タイマー時間設定値：
（ＤＩＰスイッチ、ＳＷ２の状態：１＝ＯＮ、０＝ＯＦＦ）
・１〜２５５秒…（００）
・１０〜２５５０秒…（１０）
・１〜２５５分…（０１）
・１０〜２５５０分…（１１）
■動作モード（ＤＩＰスイッチ、ＳＷ３の状態：１＝ＯＮ、０＝ＯＦＦ）
・モード１…（１００）トリガーがＯＮの状態でｎ秒後にリレーがＯＦＦ、途中トリガーがＯＦＦになるとリレーもＯＦＦ
・モード２…（０１０）トリガーがＯＮになってからｎ秒後にリレーがＯＦＦ、トリガーがＯＦＦになっても動作
・モード３…（１１０）トリガーがＯＮになってからｎ秒後にリレーがＯＮ、途中トリガーがＯＦＦになると動作はリセット、ｎ秒後以降、トリガーがＯＦＦになるとリレーもＯＦＦ
・モード４…（００１）トリガーがＯＮになるとリレーがＯＮ、トリガーがＯＦＦになってからｎ秒後にリレーがＯＦＦ。
・モード５…（１０１）ｎ秒間隔でＯＮとＯＦＦを繰り返し（モード１の繰り返し）。トリガーがＯＦＦになると動作停止。
・モード６…（０１１）トリガーがＯＮになっている累積時間がｎ秒に達した時点でリレーがＯＦＦ
・モード７…（１１１）トリガーがＯＮになっている累積時間がｎ秒に達した時点でリレーが２秒間ＯＮ
・モード８…（０００）タイマー動作をとめたい時

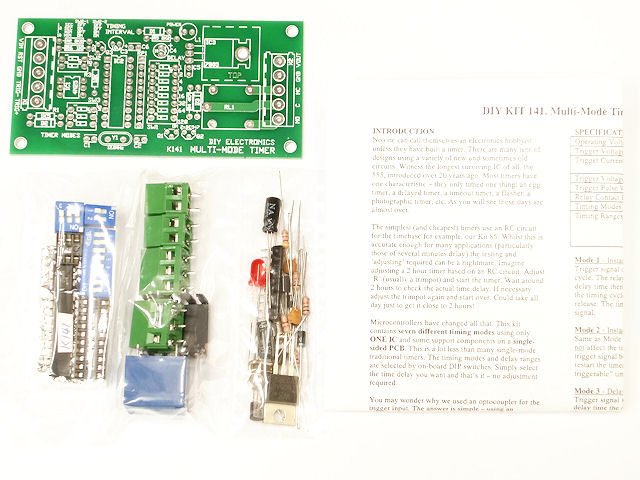

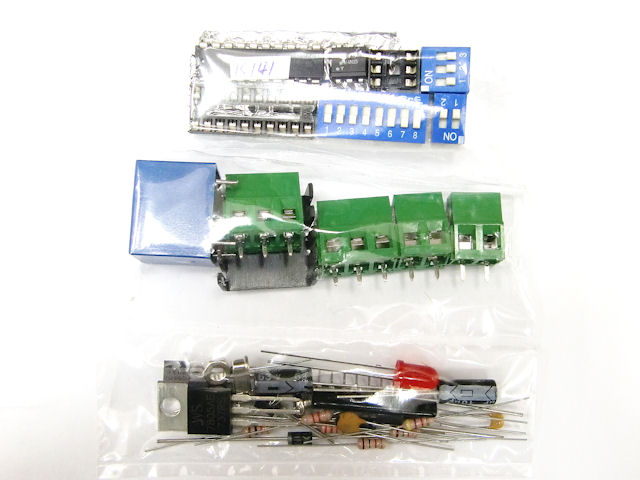

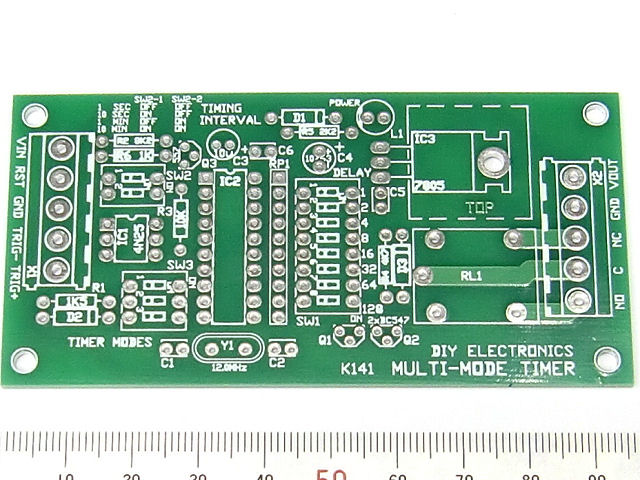

■部品一式、専用基板、英語マニュアル付。日本語マニュアルはありません。
※メーカーの都合で汎用性のある部品は変更になる場合があります、あらかじめご了承ください。
|
|
|
|
|
|
|
|
