トップ > 電源一般 > DC/DC関連 > 放熱器付DCDCコンバータ > DC−DCコンバーター[12V3A]HRD12003E(5〜24V可変可能)
アウトレット商品 DC−DCコンバーター[12V3A]HRD12003E(5〜24V可変可能)

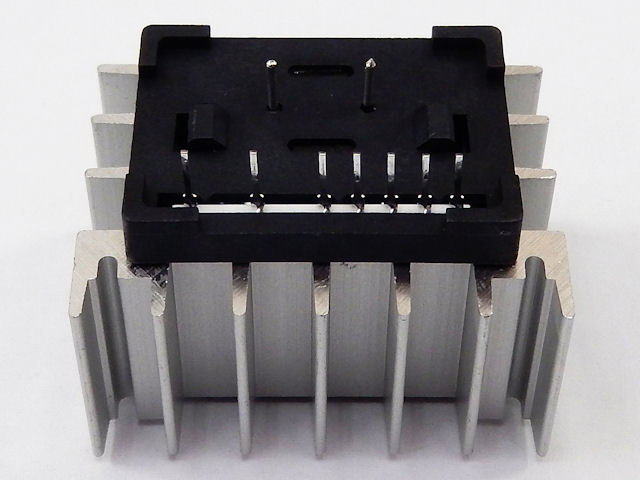

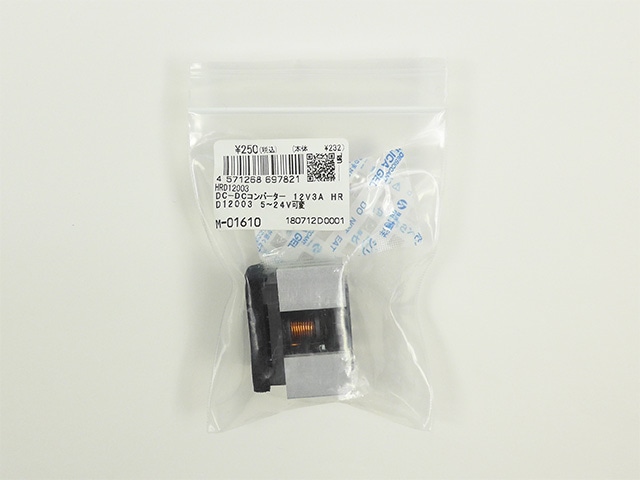

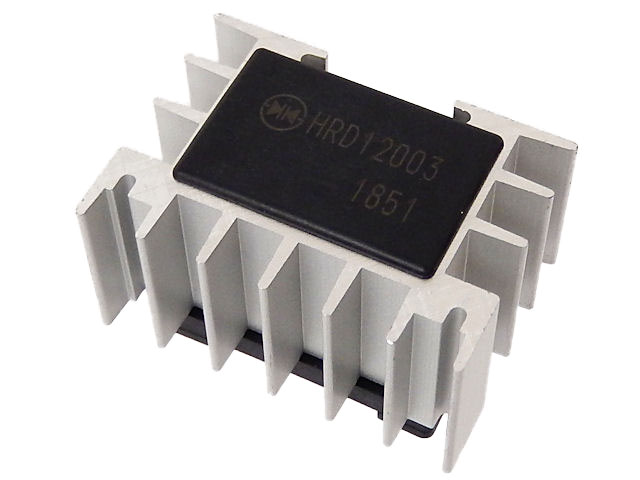

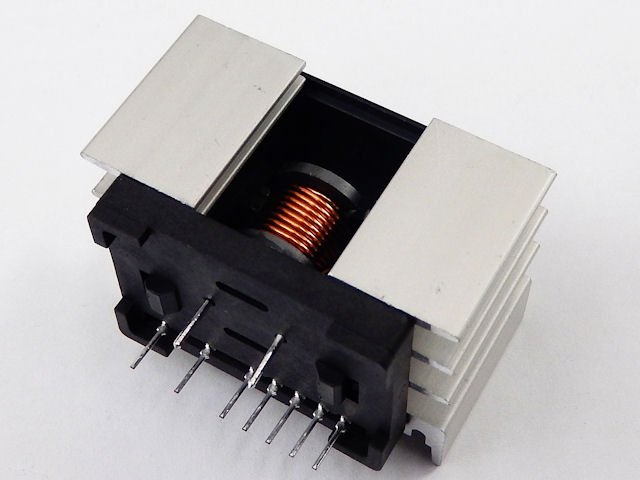

商品画像



この商品を友達に教える
お気に入りに追加する
DC−DCコンバーター[12V3A]HRD12003E(5〜24V可変可能)
[HRD12003E]
通販コード M-01610
発売日 2006/10/13
メーカー 新電元工業株式会社
12V3Aタイプの大容量スイッチングレギュレータ
=特長=
◆降圧型非絶縁DC−DCコンバーター
◆スイッチング・タイプで高効率(約90%)
◆低発熱
◆放熱器一体型で取扱いが容易
=主な仕様=
◆方式:チョッパー方式(非絶縁型)
◆出力:DC12V標準
 調整用の抵抗を追加することで(5V〜24Vで可変も可能)
◆最大電流:3A
◆入力:DC17〜40V
◆降圧タイプのレギュレータのため出力電圧に対して約5V高い電圧が必要です。5Vより小さい場合は動作が不安定になる場合がございます。
(例、出力電圧が20V程度の場合は約25Vの入力電圧が必要です)

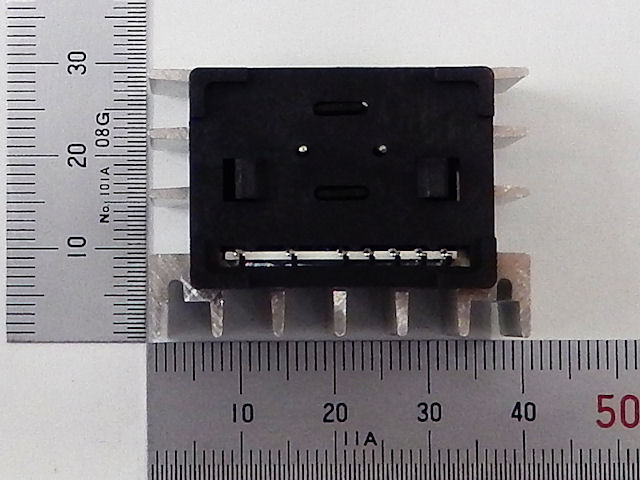

◆外形寸法:39(W)x28(D)x26H(mm)
◆ピン配置はP-00200とは異なります。
◆可変抵抗を追加することで電圧調整ができるようになります。
◆データ付
※こちらの商品は在庫限りで終了となります。お求めはお早目に。

参考資料
HRD12003Eデータシート(966KB)

この商品のよくある質問(Q&A)が2件あります。商品選定・製作の参考にしてください。
関連商品電源IC / ACアダプタ / コンデンサ / スイッチ / 万能基板 / TR / FET / OPAMP / 抵抗( カーボン キンピ セメント)/ ダイオード( 定電流 ツェナ 整流)/ テスタ / 工作用品
[M-01610] DC−DCコンバーター[12V3A]HRD12003E(5〜24V可変可能) アウトレット商品
1個 ¥300(税込)
購入数量  個
かごの中身を見る
