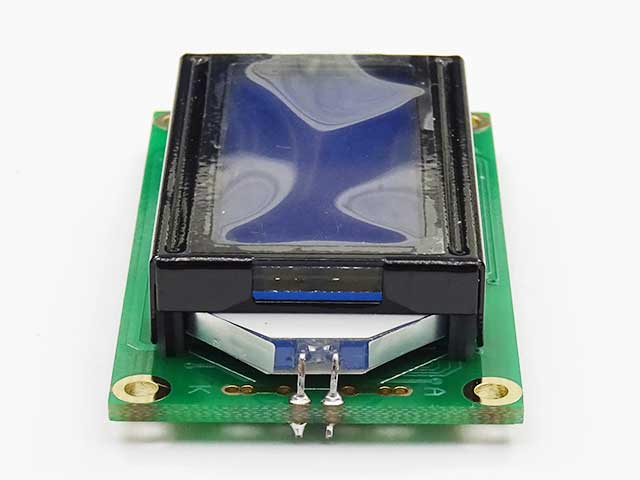

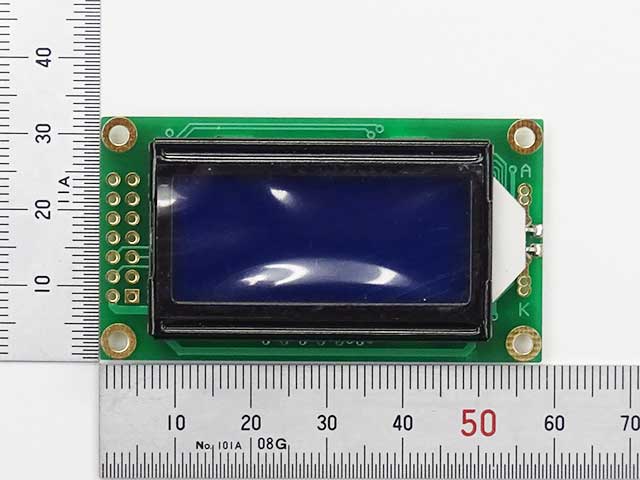

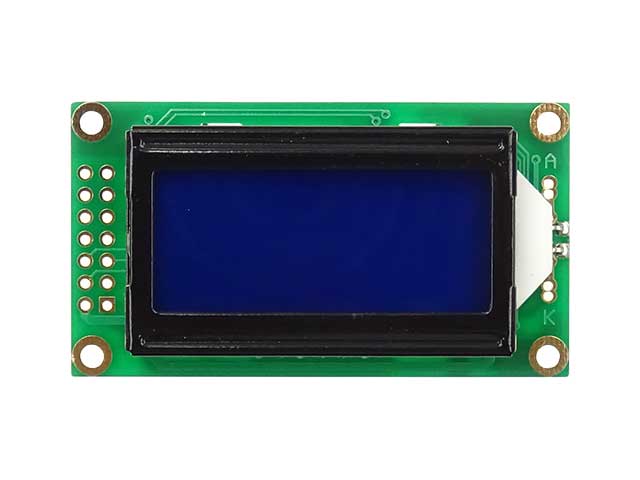

白色抜き文字表示タイプ ８×２行キャラクタ表示液晶モジュール ACM0802C-NLW-BBH
[ACM0802C-NLW-BBH]
通販コード P-02801
発売日 2009/02/02
メーカー Ｘｉａｍｅｎ
|
|
|
８Ｘ２キャラクタ表示液晶モジュール ACM0802C-NLW-BBH
■青地に白色文字が表示されます（白抜き文字タイプ）
■白色ＬＥＤバックライト内蔵
■ＰＩＣマイコンやＨ８マイコン等で制御できます。
■５Ｖの単一電源で動作します。
■ロジック部コネクタ（１４Ｐ）のアサインは当社２０×４行ＬＣＤ（P-00036,P-00039）と同じです
（コマンドおよびその実行時間も同等ですが文字数の違いにご注意ください）
■消費電流：ロジック部１ｍＡ（MAX）/バックライトＬＥＤ４．６Ｖ７０ｍＡ（typ）
※このＬＣＤはバックライトを点灯させないと文字が見えません。

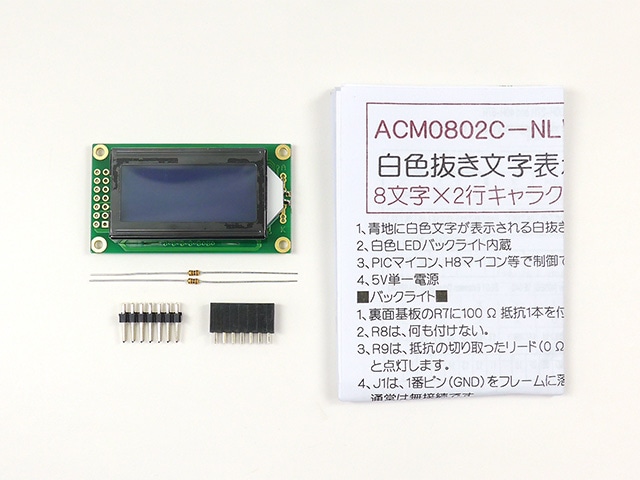

バックライトのつけ方
・裏面基板のＲ７に１００Ω抵抗を１本つける。
・Ｒ８は、何もつけない。
・Ｒ９は、抵抗を切り取ったリードをハンダ付けする
・Ｊ１は１番ピン（ＧＮＤ）をフレームに落とすパットです。通常無接続。
 ACM0802C-NLW-BBH.pdf この資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。
